cloudflare image + r2 를 이용한 이미지 최적화 서빙



openapi 를 통해 이미지를 서빙해야 할 때, 서비스 점검 또는 서버 다운 때에도 정상적으로 이미지를 표시하기 위해 내 서버에 이미지를 캐시하여 서빙하고 있다.



"이미지 캐시 체크 -> 있으면 반환 후 종료, 없으면 다운로드 -> quality: 80 으로 용량 압축 -> 저장 및 반환 후 종료" 과정으로 제공하고 있는데, 이미지의 갯수가 생각보다 많다 보니 빈번한 용량 압축이 발생해 간간히 cpu spike가 발생한다.



cloudflare worker 전환을 진행하면서 cloudflare image + r2 를 이용해 이미지 압축/캐싱 전략을 수정해보았다.



Cloudflare image

cloudflare image 는 이미지 변환을 제공하는 플랫폼이다.



월 5천 건까지 무료 변환을 지원한다.



속도는 빠르지 않지만, worker 환경에서 이미지 변환을 수행하면 cpu time 을 꽤 잡아먹기 때문에 변환 작업은 cloudflare image를 사용하였다.



원본 이미지는 png인데, 아시다시피 png 는 무손실 압축 방식을 사용하기 때문에 사이즈가 꽤 크다.





그런데 표시되는 이미지는 64px*64px 밖에 안 되는 작은 사이즈이기 때문에 그렇게 고화질/무손실을 고집할 필요가 없다.



따라서 png -> webp(quality: 80) 으로 변환하도록 설정했다.



webp는 png와 달리 손실 압축 방식을 지원하고(무손실도 가능), 사람의 눈으로는 구별이 어려운 정보들까지 버리기 때문에 손실압축 webp는 png보다 압도적으로 작은 크기를 갖는다.

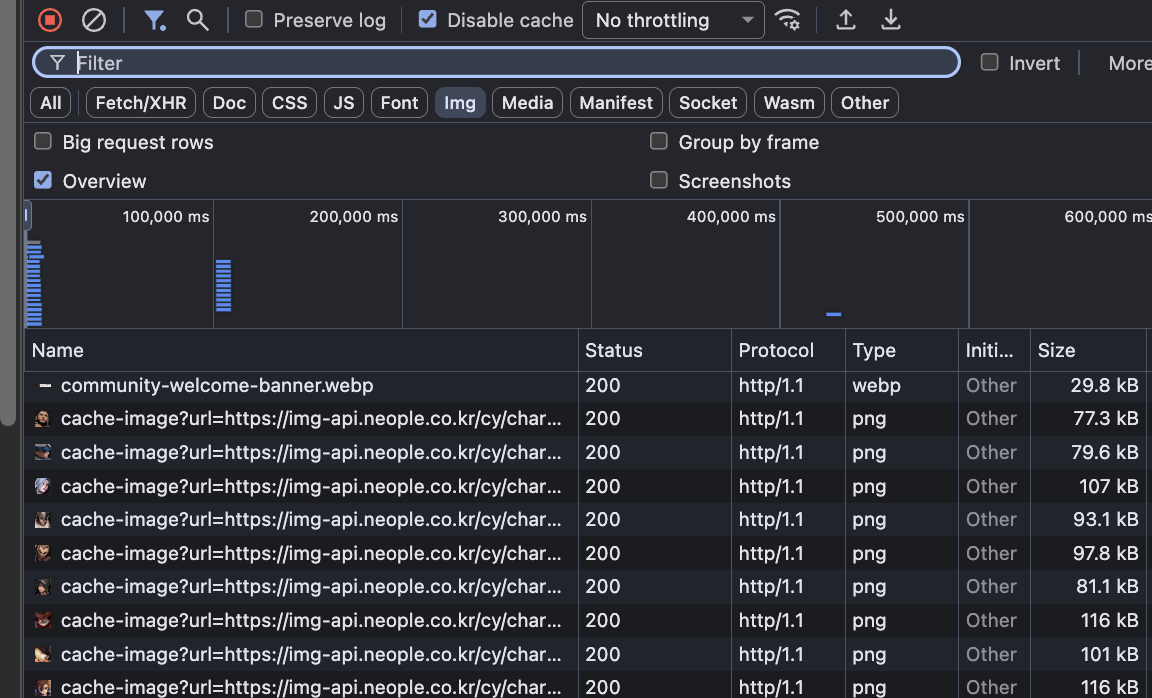

전

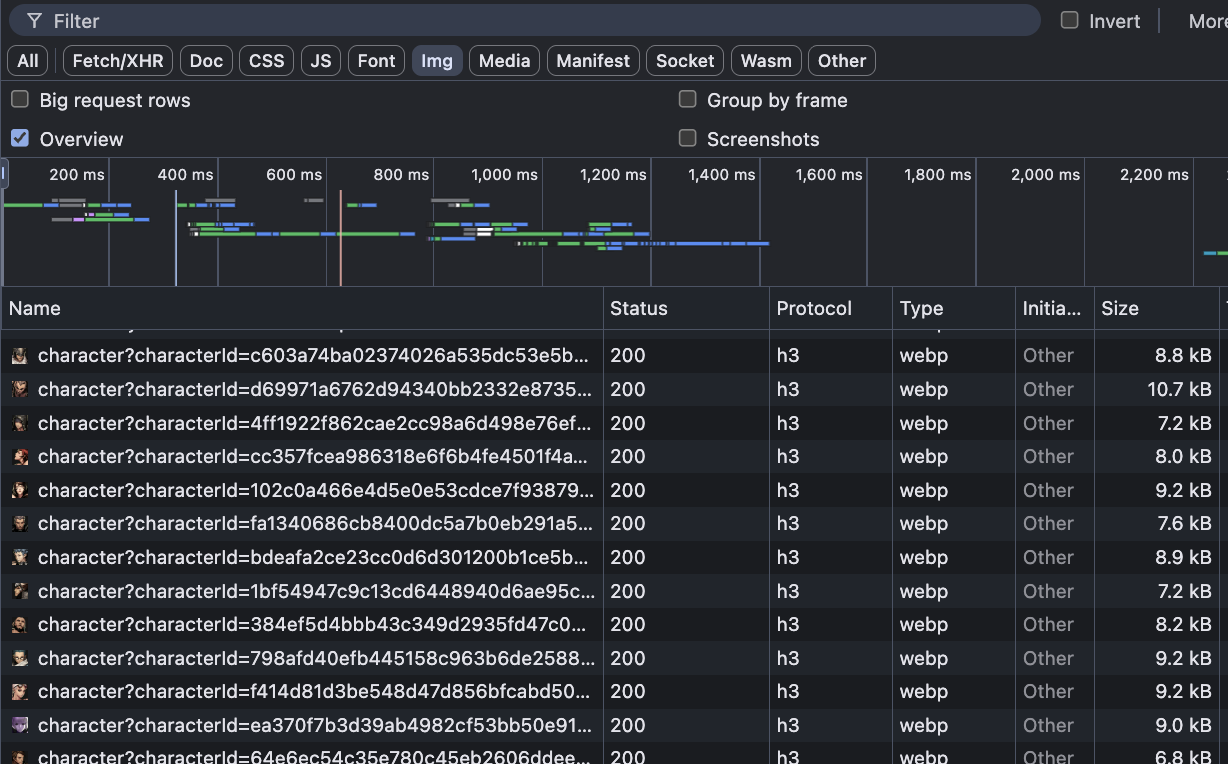

후

이전에는 png를 유지하면서 quality만 80으로 낮췄지만, webp로 변환하면서 quality를 80으로 낮추니 최종 크기는 거의 10% 수준으로 줄어들었다.



Cloudflare r2

매 요청마다 이미지 변환이 발생한다면 난 거지가 될 것이다...



변환된 이미지는 cloudflare r2 에 저장하고, 이후에는 r2 에 저장된 이미지를 그대로 반환한다.



cloudflare r2는 aws s3와 비슷한 서비스라고 보면 된다.

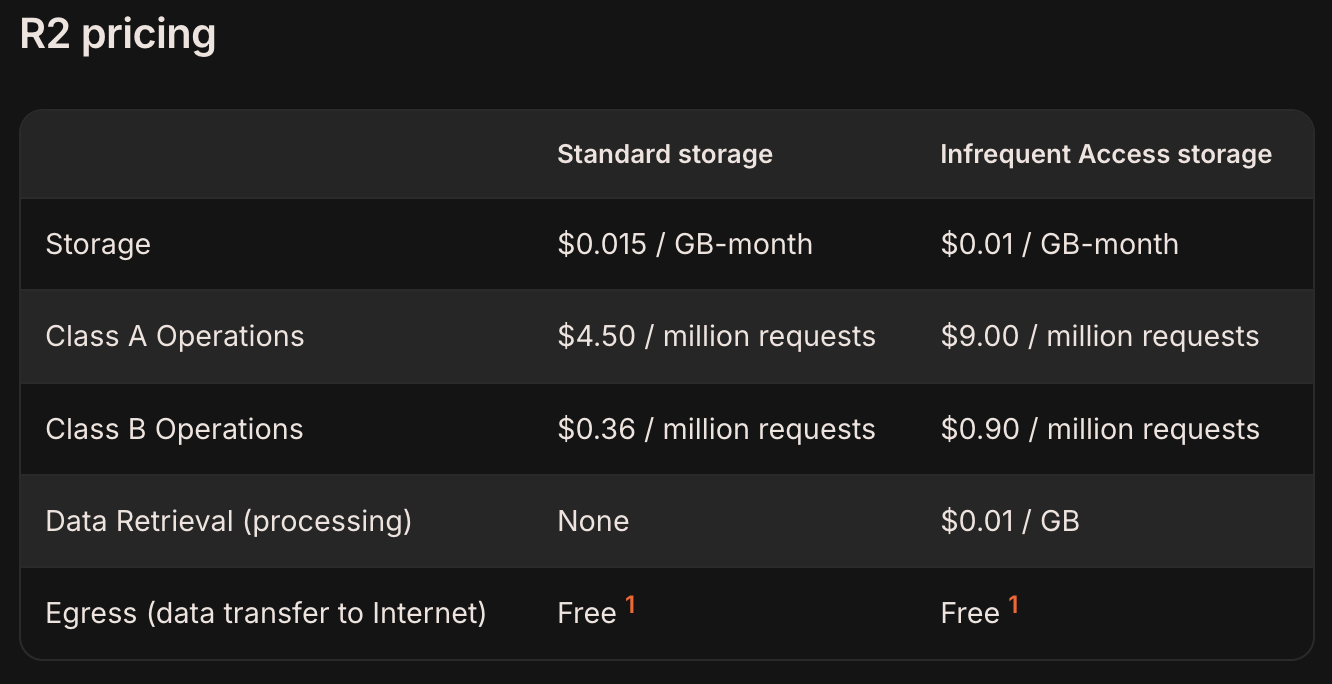

한 가지 특이한 점은 cloudflare r2는 트래픽 기반의 요금이 없고, 저장 용량과 class A(리스팅, 수정, 삭제, 추가 등)/B(조회 등) 작업에 대해서만 과금한다.



게다가 10GB 용량, class A는 월 백만 건, class B는 월 천만 건의 무료 사용량을 제공한다.





초과 시에도 나쁘지 않은 가격이라 s3 대신 r2를 선택했다.



물론 무료 사용량의 절반도 사용하지 않고 있다.



최종 로직



개선 전: "이미지 캐시 체크 -> 있으면 반환 후 종료, 없으면 다운로드 -> quality: 80 으로 용량 압축 -> 저장 및 반환 후 종료"

개선 후: "이미지 캐시 체크 -> 있으면 반환 후 종료, 없으면 다운로드 -> (cf image) webp + quality: 80 으로 변환 -> (cf r2) 저장 및 반환 후 종료"





개선 전,후 비교

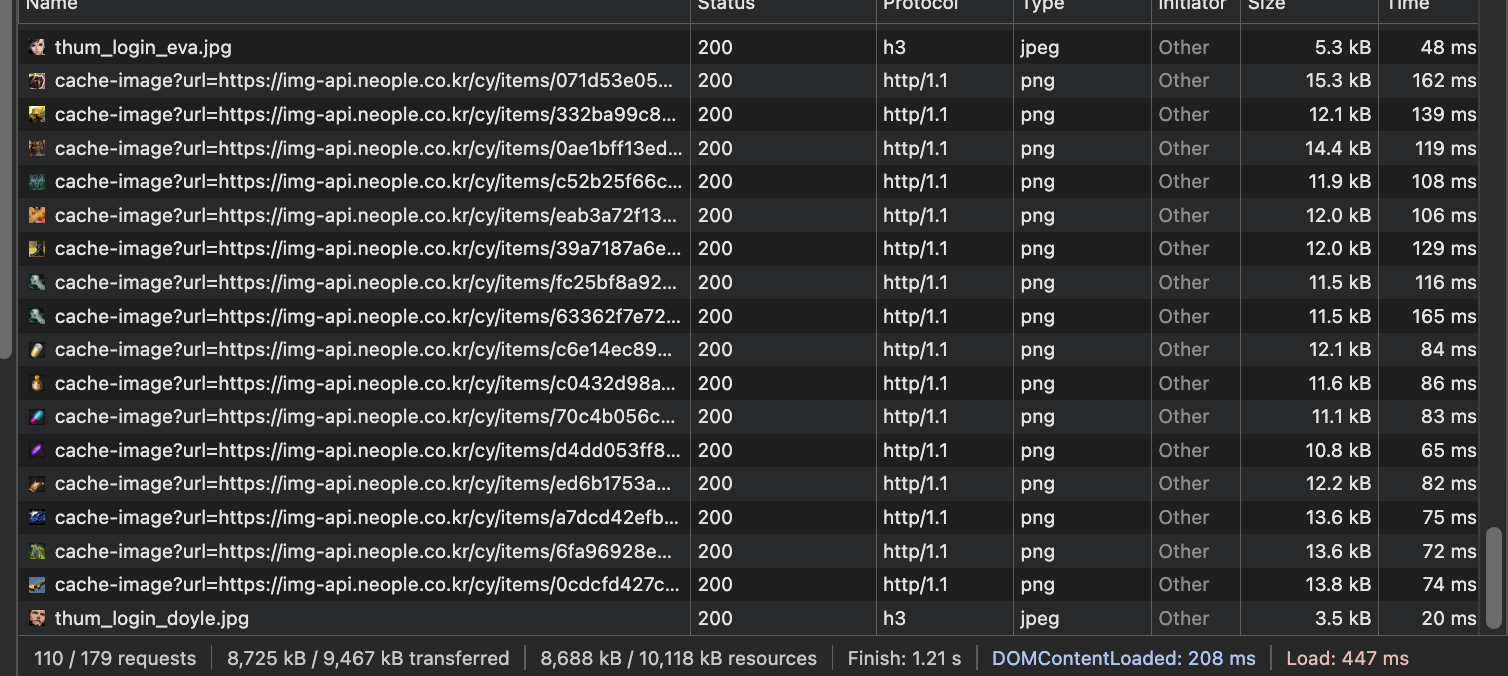

비교 대상 페이지에서 개선 전에는 이미지 다운로드 용량 8.6MB, finish 1.2s, DOMContentLoaded 208ms, load 447ms 로 측정되었다.





개선 후에는 이미지 다운로드 용량 0.9MB, finish 0.97s, DomcontentLoaded: 227ms, load 382ms 로 측정되었다.



이미지 용량은 극적으로 줄어들었지만, cloudflare 를 사용하면 TTFB가 늘어지면서 전체 로딩 시간은 큰 차이를 보이지 않고, 오히려 단건 이미지 로딩을 보면 로딩 시간이 더 증가한다.

(참고: https://satisfactoryplace.tistory.com/284)



하지만 네트워크 속도를 fast 4g로 쓰로틀하면

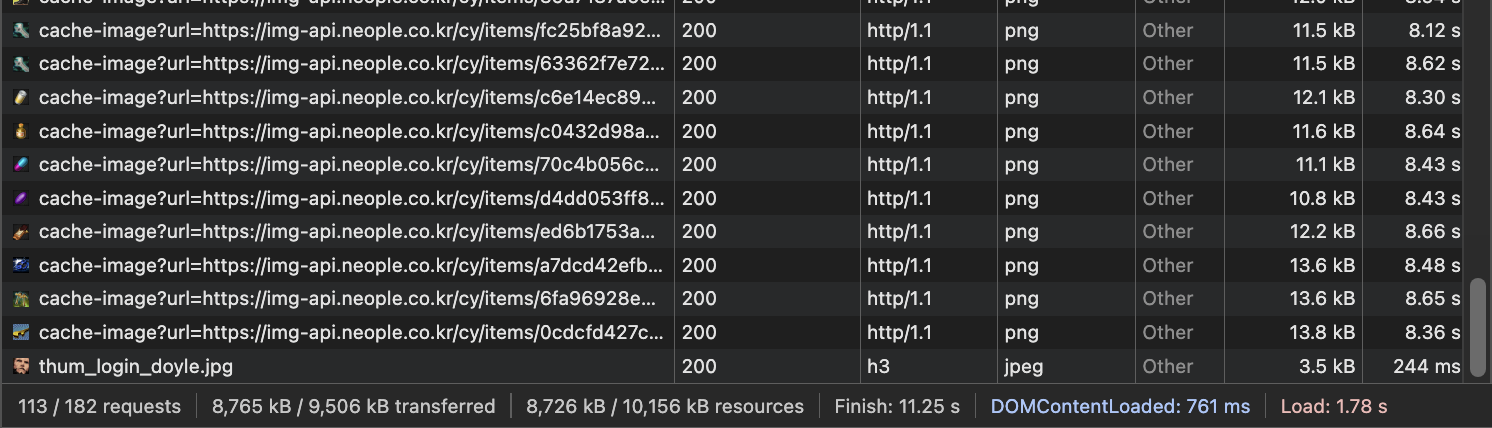

개선 전

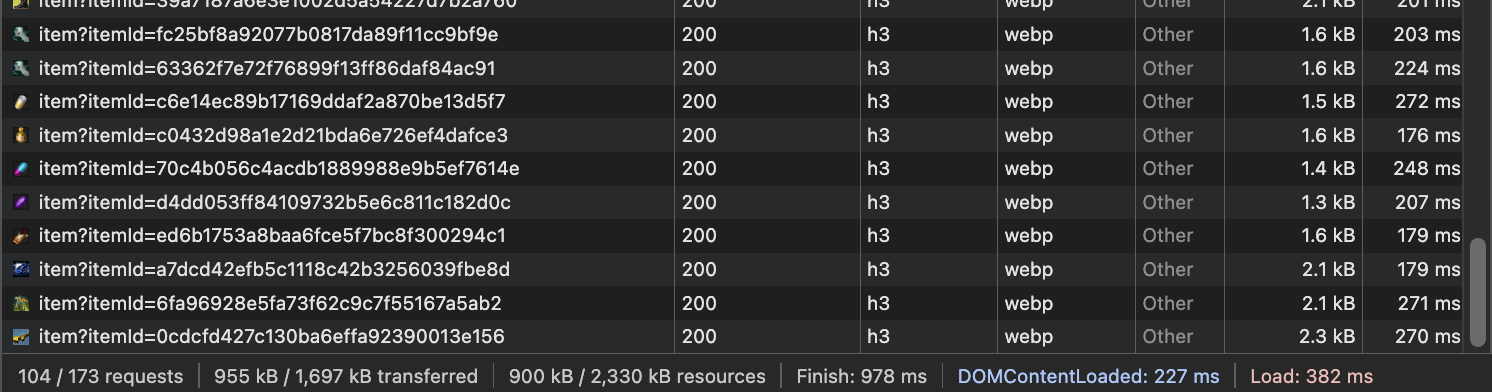

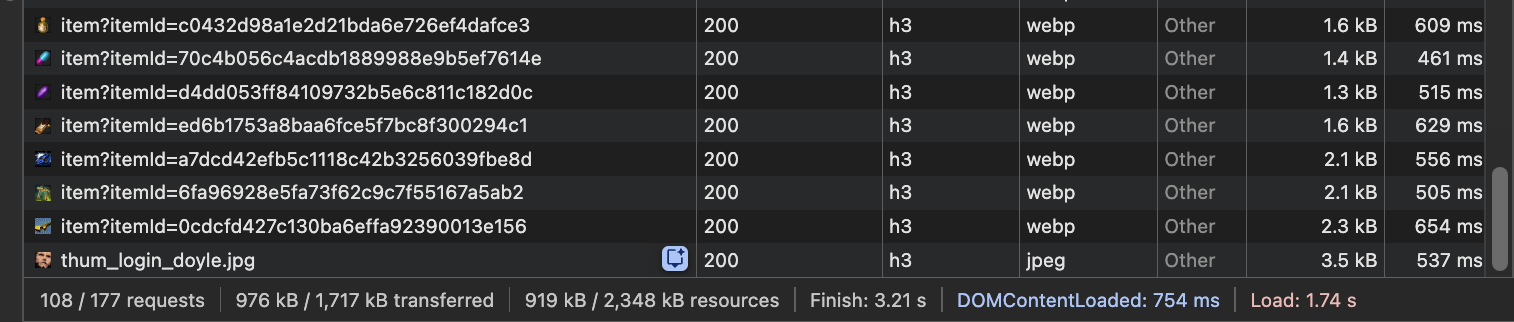

개선 후



용량이 크게 준 덕분에 finish 시간에 큰 차이를 보인다.



slow 4g, 3g로 내려갈수록 더욱 개선 효과가 크게 나타난다.



또한 nodejs + expressjs 에서 직접 이미지 변환/저장/반환을 하다가 worker + r2 + image 를 사용한 덕에 이미지 변환 요청이 몰려도 애플리케이션의 속도와 안정성에는 전혀 영향을 미치지 않게 되었다.
